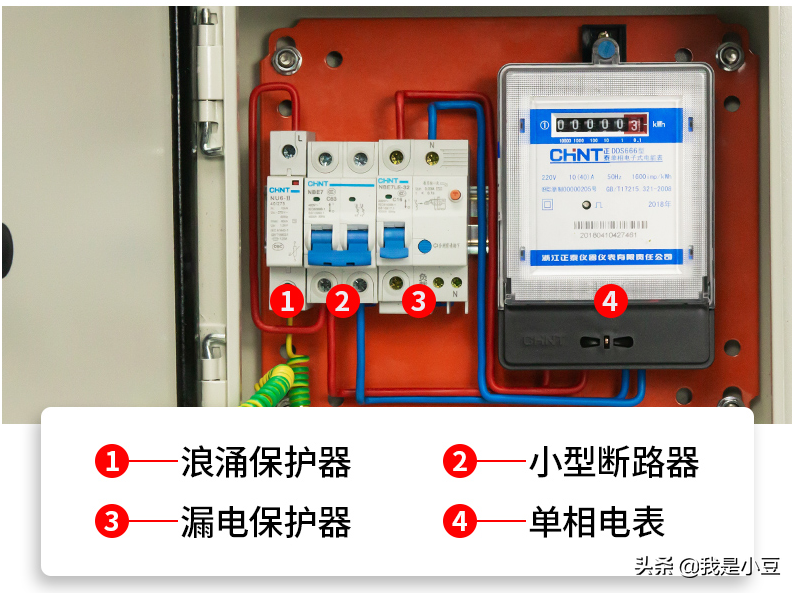

大家好我是小豆，今天我们介绍一款非常常用的电器元件，基本上每个家庭都会用到，电能表，家庭用到都是单相电表。首先我们来看下家庭电路。
220v电子式单相电表接线图
1：电源浪涌保护器通常并联至电路系统中，当雷电发生时，在进入建筑物的各类金属管、线上产生的高强度电磁感应，因而产生的大量脉冲能量，电源浪涌保护器就会发挥作用将过电流导入到大地，降低设备各端口的电位差。
220智能电表安装接线图解

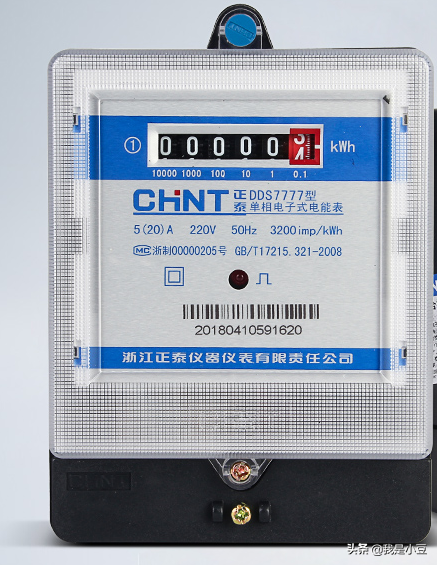

2：电表外部介绍，刻度盘，10000 1000 100 1 0.1。读数的时候，小数点不读，其他正常读数。220V 5--20A 50HZ
220v电子式单相电表接线图

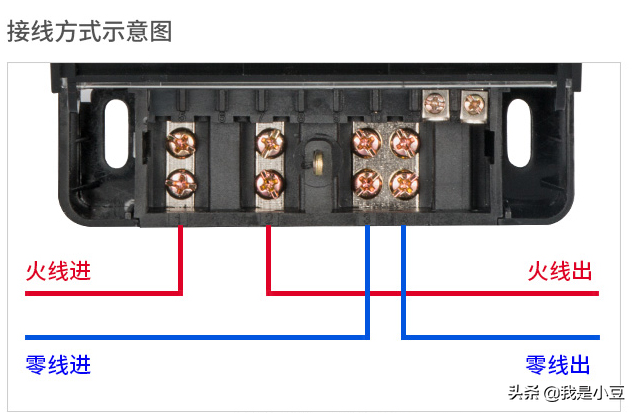

3：接线方法：单相电表接线口诀;1---3 进 2----4 出。大家下图中，火线进1号好端子，2号端子出火线，3号端子进零线，4号端子出零线，口诀就是 1 进火线，3 进零线 2 出火线 4 出零线。
220智能电表安装接线图解

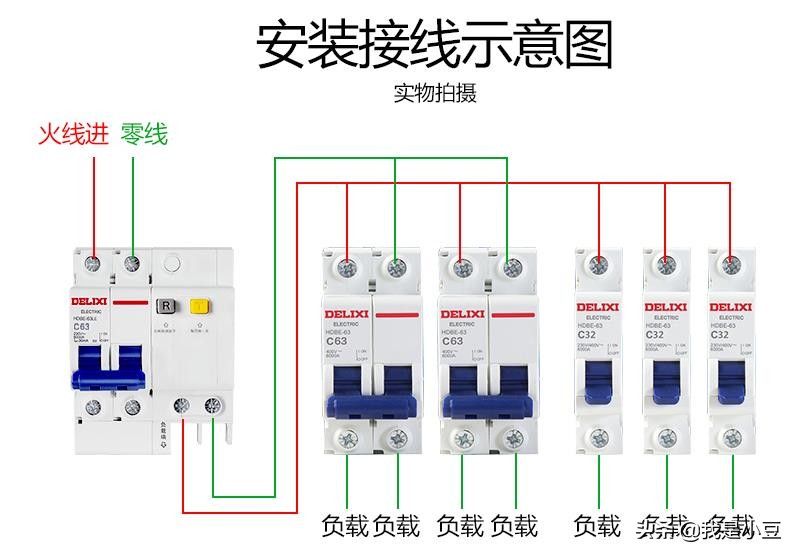

家庭电路漏保空开安装对照表：
