智能抄表系统工作原理（水电表自动远程抄表原理图解）

智能电表相对于之前用的有功电表功能全面多了，具有正、反有功电能量、四象限无功电能量计量功能，并可据此设置组合有功和组合无功电能量，可储存当前级以上12个结算日的历史数据，支持多种冻结方式。分时计量功能，支持尖峰平谷计费，防窃电功能、带载波模块载波通讯。支持远程拉合闸控制功能。

智能电表最大的优势就是可以安装不同的模块进行远程抄表，除了最常见RS485有线抄表之外，还有选配载波模块进行载波通讯、还能安装NB模块进行无线抄表，下面我们就来重点说说这几种抄表方式吧。

电表如何实现远程抄表

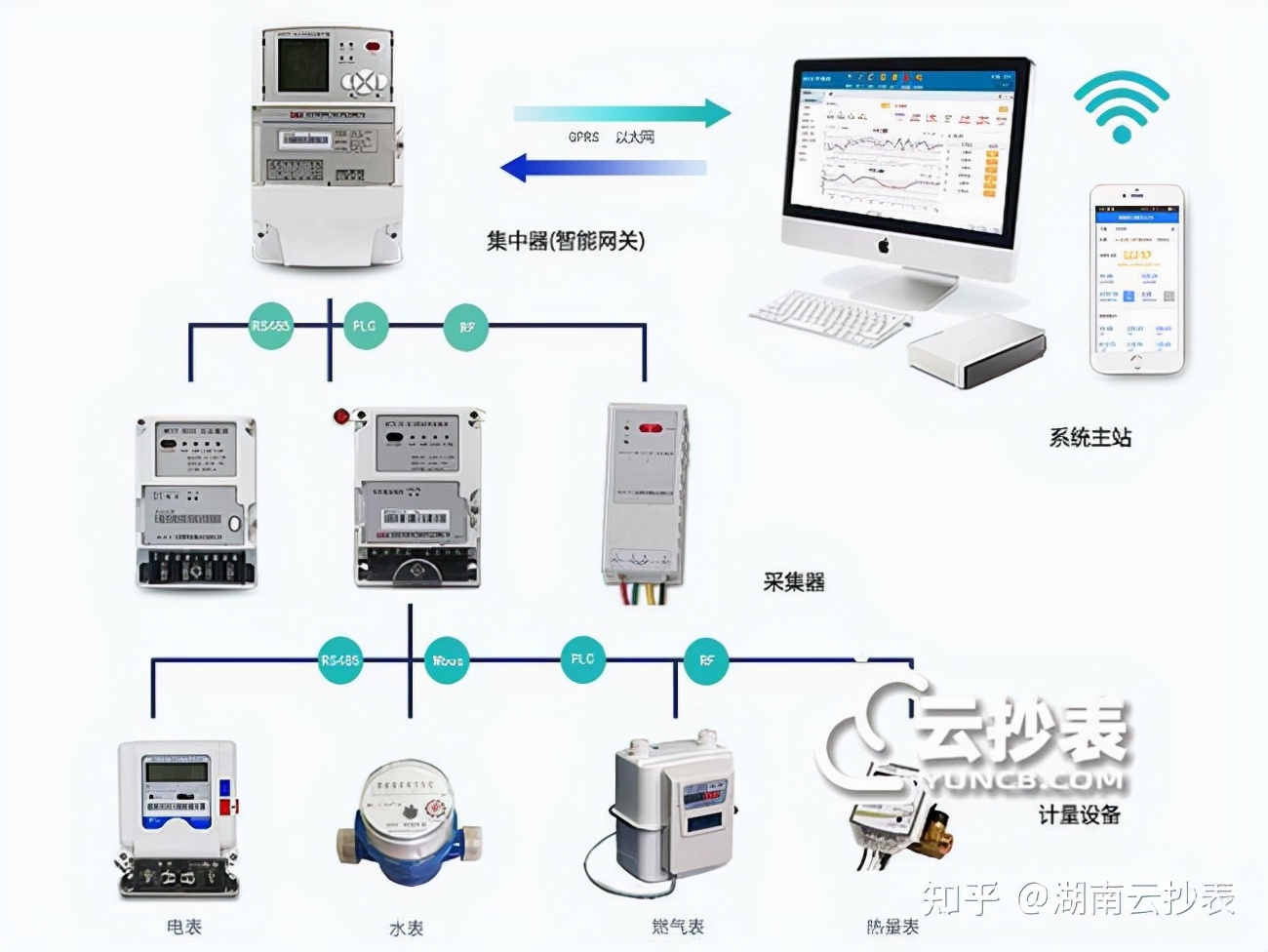

智能电表实现远程抄表现在主要依靠物联网，整个过程分为采集、传输、解析、应用，采集设备采集数据，然后再将数据传输到智能系统，系统再根据指令将自动信息反馈回来。采集和传输主要在智能电表和集中器等抄表终端上面进行，解析和运用主要在远程抄表系统中完成。

智能电表常用远程抄表方案有：载波抄表方案、NB无线抄表方案

载波抄表方案原理

电力载波式电力系统特有的通讯方式，他的通讯方法主要是电力线传输，通过电线就可以传输，不用另外拉线，电力线将电表里面的数据传输到载波集中器中。施工比较方便，不用单独走线了。

载波远程抄表优点：电力载波抄表方案不需要重新架设网络，主要是靠着电线传播数据，安装比较简单，现场施工方便，安装人工费便宜，载波电表可以距离个几百米，如果没有办法集中安装，距离又不是很远的话，电力载波抄表方案就首选!

NB抄表方案原理

技术部署整个系统包括两大部份：前端采集及传输部份、中心数据存储及处理展示部份; 采集及传输：主要包括智能电表、无线DTU、设备防护箱等。主要是由DTU采集电表数据，并通过GPRS/CDMA/3G等无线网络将数据传输到中心服务器; 数据存储及处理展示：主要包括数据服务器、应用服务器、监控大屏等部份组成。主要负责对前端采集返回的数据进行存储、分析、展示等操作。

特点：可简单且快速组网，无需布线，无需额外配置采集设备，且不受距离限制

适用场景：适用于业主分散、距离较远，对数据实时性较强场合
