超声波热量表组成架构介绍以及工作原理分析

今天小编给大家带来一篇比较干货的文章，那就是详细的介绍超声波热量表组成架构以及它的工作原理，可能在介绍的时候有点枯燥，但是只要大家把这篇文章里面的知识听懂的话，绝对可以让大家更加清楚的了解超声波热量表，也方便大家以后在工作中能更加的轻松。

现在大家比较熟悉的超声波热量表大多是采用时差法单声道的超声波检测流速，时差法客服了声速随流体温度变化带来的误差，准确度较高，所以被广泛采用。其结构是在超声波热量表测量腔体内设置两个立柱式反射镜来反射超声波，现有的立柱安装到基管内时一般是通过焊接或螺接。这样的安装方式装配效率较低、人工成本较大，不便于大规模生产，而且采用螺接的方式后续检测校准比较麻烦，费时费力。

组成架构：主要由流量传感器、配对温度传感器、计算器(积分仪)等部件组成。

工作原理：

是依靠超声波信号在流体中传播的时间差，来测量流体流量。当超声波速在流体中传播时，流体的流动将使超声波信号的传播速度发生传播的时间差。时间差的大小与流体的流速成正比关系。由此，便可测量流体流量。

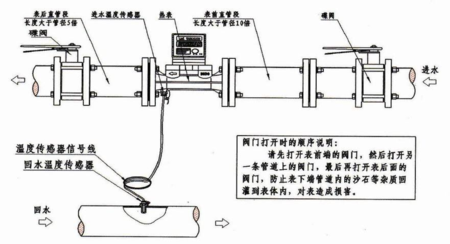

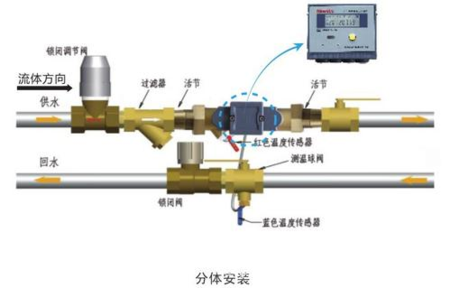

主要还是依靠流量计来工作计量的，就是将一对温度传感器分别安装在通过载热流体的上行管和下行管上，流量计安装在流体入口或回流管上(流量计安装的位置不同，最终的测量结果也不同)。流量计发出与流量成正比的脉冲信号，一对温度传感器给出表示温度高低的模拟信号，而积算仪采集来自流量和温度传感器的信号，利用积算公式算出热交换系统获得的热量。

这些就是今天小编为大家讲解的超声波热量表组成架构以及工作原理，假设还是有听不懂的同学，可以随时与我们取得联系。
