打开西门子STEP7-Micro/WIN通信配置的5种方法

小狼 • 行业百科 • 2024-01-01 23:57:02 •

西门子STEP7-Micro/WIN是西门子公司S7系列PLC的编程软件，是学习PLC的基础工具，搭建个人计算机与PLC之间的通讯是PLC组态的第一步，十分重要。西门子STEP7-Micro/WIN编程软件提供5种打开通信配置的方法。

方法1

01

正确安装的西门子S7系列PLC，上电自检。编程用的计算机与PLC之间的硬件连接很简单，将PC/PPI电缆的PPI端连接到PLC的RS-485通信口，将PC/PPI电缆的PC端接到计算机的RS-232通信口(一般是COM1)。如果是手提电脑，需购买USB/PPI接口的电缆。

02

双击运行西门子STEP7-Micro/WIN编程软件。





03

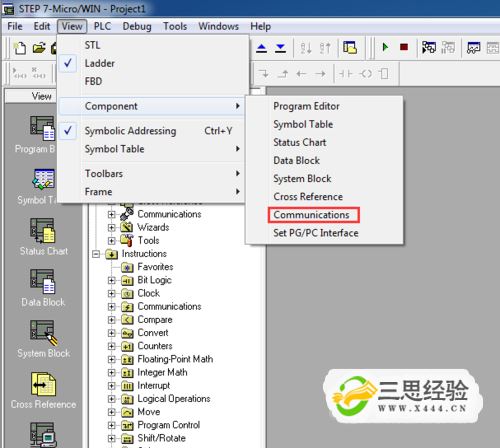

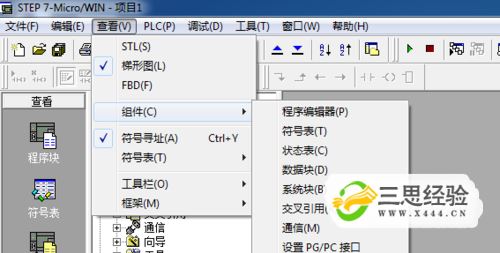

在“视图(View)”【又译“查看”】菜单中，单击选择“组件(Component)”>“通信(Communications)”。





04

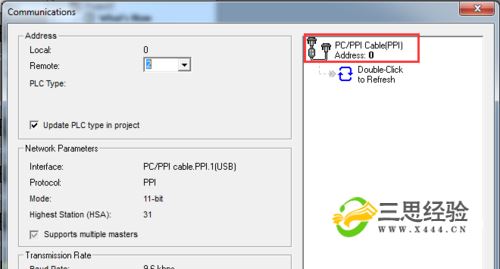

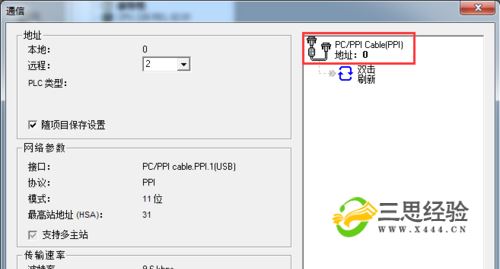

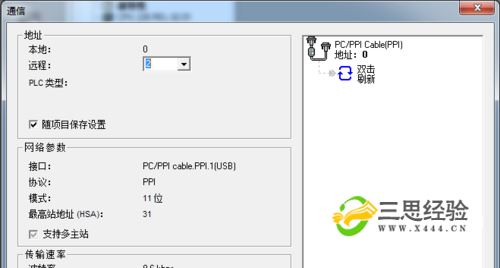

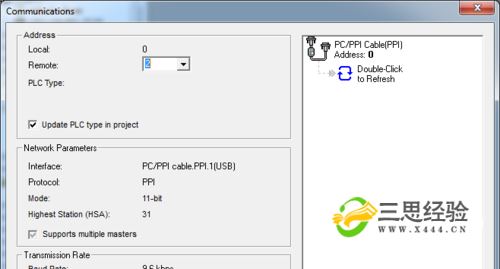

跳出“通信(Communications)”的属性面板。





05

在属性面板单击左下角的“设置PG/PC接口(Set PG/PC interface)”，或单击右上角的“PC/PPI Cable (PPI)地址”。





06

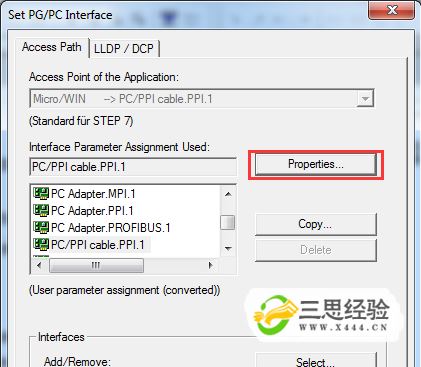

进入接口编辑面板后，单击“属性(Properties)”。





07

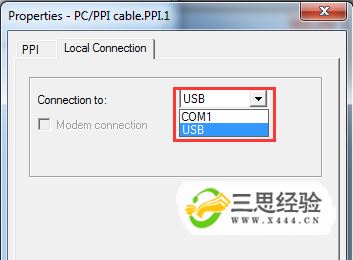

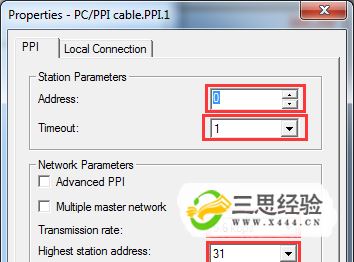

弹出“属性(Properties-PC/PPI cable.PPI.1)”面板，先选择PC的连接方式(USB/COM1);之后根据PLC的参数来选择PPI的相关参数，如红框所示。





方法2

01

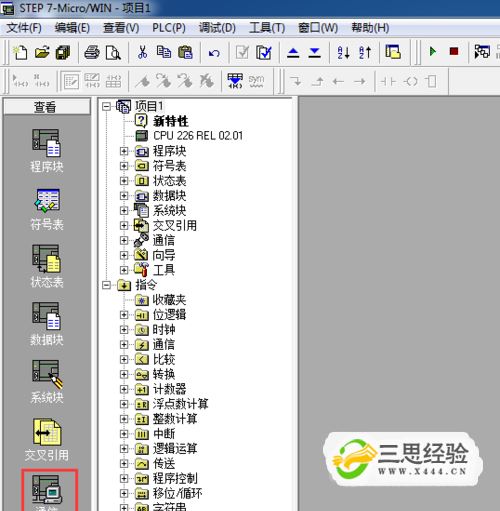

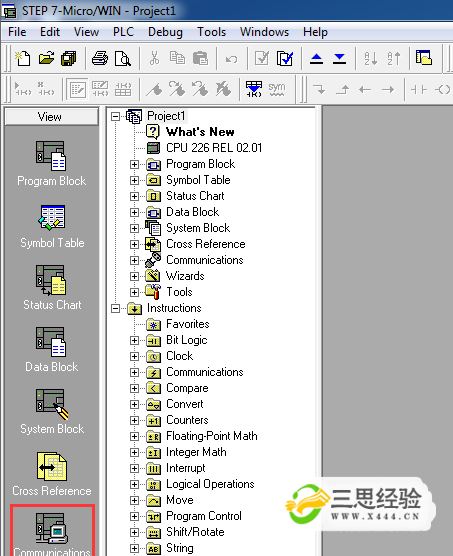

在运行西门子STEP7-Micro/WIN编程软件后，单击左侧“视图(View)”【又译“查看”】菜单中的“通信(Communications)”按钮，进入“通信(Communications)”的属性面板。后面的步骤与“方法1”一致。





方法3

01

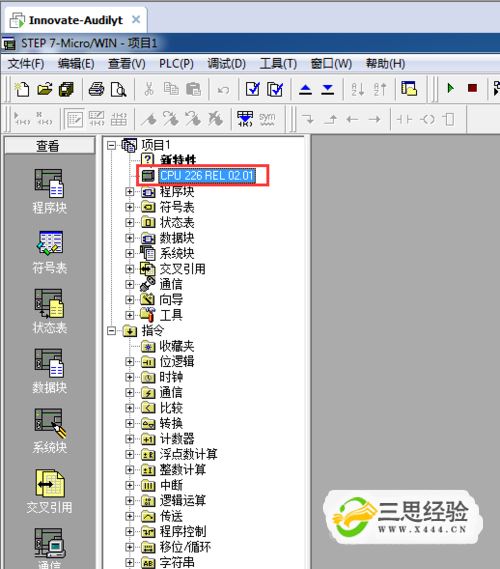

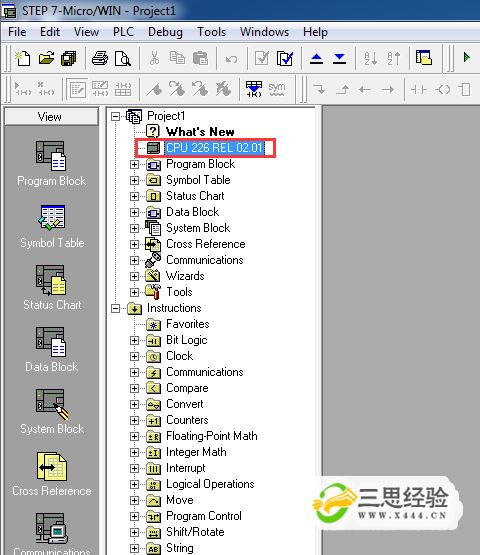

在运行西门子STEP7-Micro/WIN编程软件后，双击“项目(Programmas)”中的展开项CPU。





02

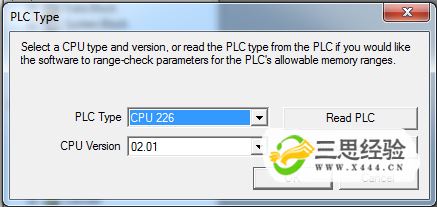

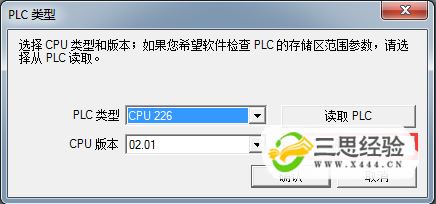

进入“PLC类型(PLC Type)”面板，进而单击“通信(Communications)”按钮，进入“通信(Communications)”的属性面板。后面的步骤与“方法1”一致。





方法4

01

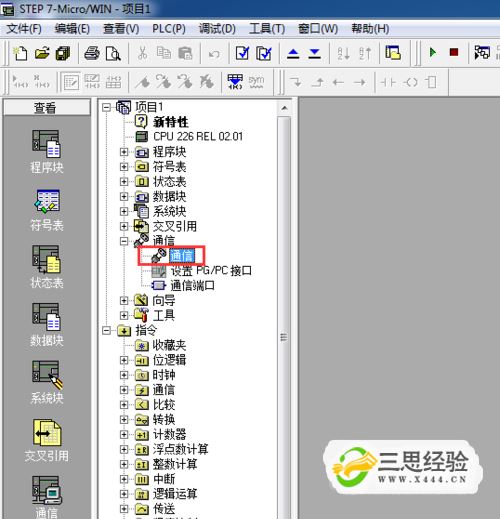

在运行西门子STEP7-Micro/WIN编程软件后，双击“项目(Programmas)”中的展开项“通信(Communications)”下面的“通信(Communications)”。进入“通信(Communications)”的属性面板。后面的步骤与“方法1”一致。





方法5

01

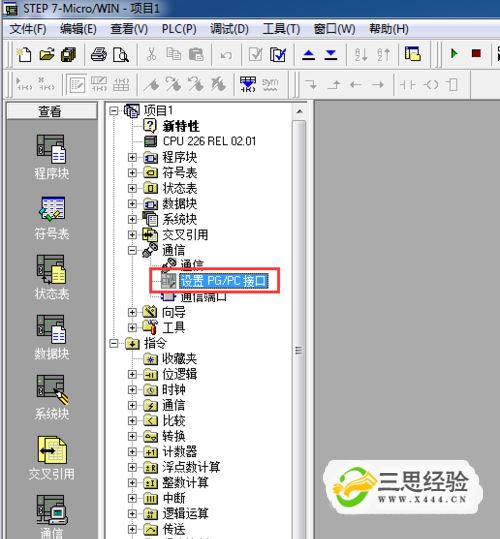

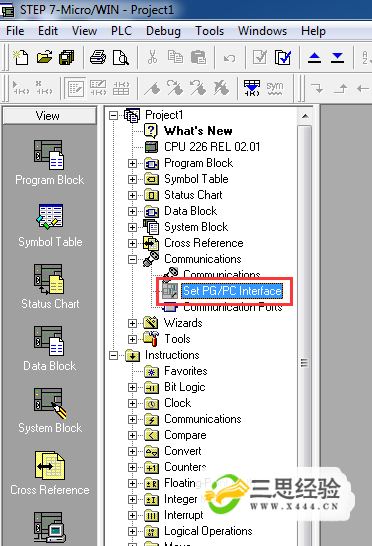

在运行西门子STEP7-Micro/WIN编程软件后，双击“项目(Programmas)”中的展开项“通信(Communications)”下面的“设置PG/PC接口(Set PG/PC Interface)”，直接进入接口编辑面板。后面的步骤与“方法1”一致。





特别提示

如果编程设备是手提电脑，需购买USB/PPI接口的电缆。
