创维32英寸液晶电视机几秒后就黑屏的维修

随着中国电子工业、电子商务的的高速发展，液晶电视机的电路越来越简单，电器部件的价格也进一步下降，原本就只有几块电路板的液晶电视机，只要能判断是那块电路板坏了，直接网购一块电路板更换一般都能解决问题，即便是稍有动手能力的新手也可以将液晶电视修复。

下面就由笔者来介绍一下液晶电视机的一般维修思路和方法，以及刚开机几秒钟后就进入黑屏的液晶电视机故障维修实例。

操作方法

01

一液晶电视机的一般维修思路：1. 如果是液晶屏故障：由于液晶屏造价几乎占了整台电视机的50-70%, 液晶屏损坏的电视机将失去维修价值。2. 如果是电源板出现问题：一般会出现无图、无声、无光"三无故障",如果是电源板中的LED背光源驱动电源电路出现故障,一般可能出现有声音,无图像,如果在完全黑暗的环境，有些还能看到非常灰暗的图像。3. 如果是电视机主板故障：故障的表现多种多样,维修过程要具体原因具体分析。4 如果是逻辑板故障：造成的故障现象有：黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等，由于大部分电视机有独立的逻辑板,而且逻辑板的价格较低,我们可以尝试使用替换法修复。接下就于开机之后几秒钟就黑屏的液晶电视机的维修实例做详细的介绍。

02

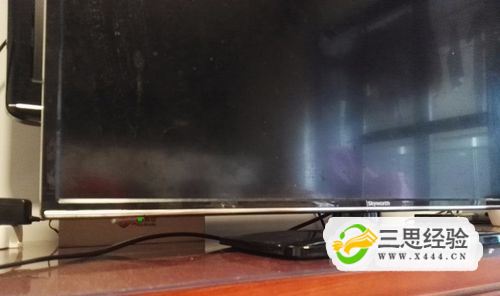

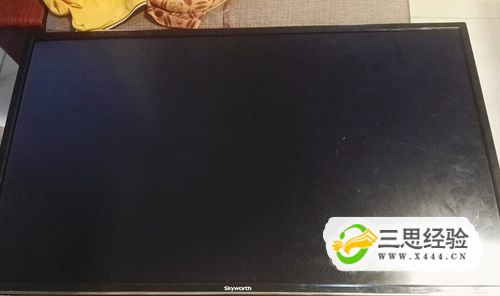

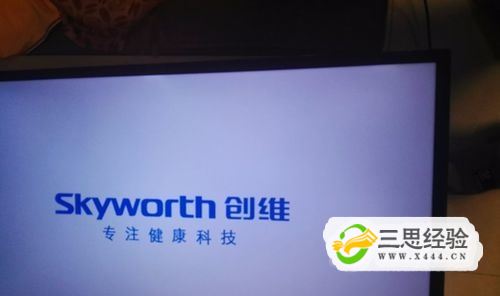

二. 本例创维液晶电视机故障的现象如下：1 将电视机插头插入电源插座，显示屏立即亮屏，同时电源指示灯亮绿灯。2 电视机显示“SKYWORTH创维”LOGO约2秒钟后自动黑屏。3 遥控器任何按键都无效。4 电视机在黑屏的状态指示灯一直亮绿。

03

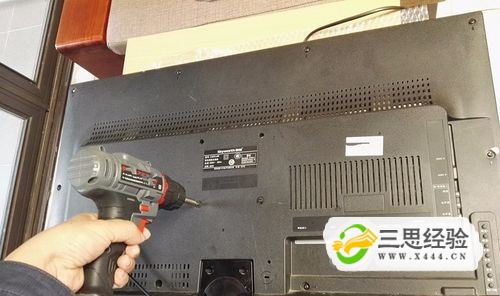

三 . 故障分析：1. 根据故障现象，判断为正常的有如下2项:① 由于有正常的图像出现，说明显示屏无故障(OK).② 由于亮屏后的图像清晰，逻辑板故障几乎不可能(OK).2. 判断可能存在故障的有如下几项：① 由于电视机能够正常显示图像，说明各级电源的基本正常，由于几秒钟后会黑屏，不排除电源故障自保。② 由于背光源只亮几秒钟时间，所以背光源也可能存在故障。③ 如果电视主板故障，也可能存在2秒后自保的可能，所以也不排除主板可能存在故障。④ 遥控器任何按键无效，表明遥控器本身可能存在问题。⑤ 电视机输入按键无效，可能是按键电路板有故障。为了进一步判断故障的原因，只有对电视机进行拆盖检查了。

04

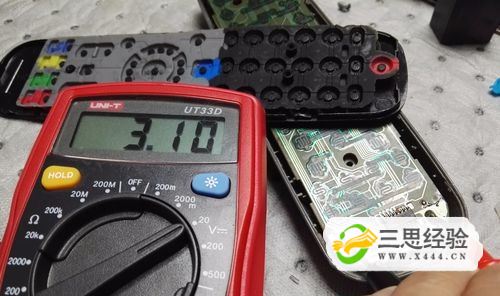

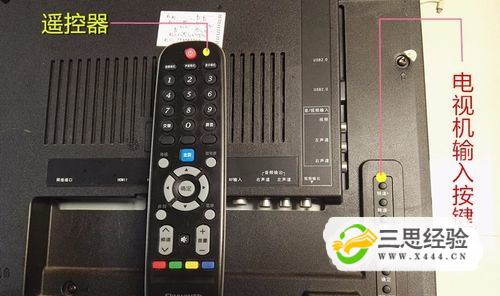

四. 检修过程：① 遥控器检修：维修电视原则是当然是由简而繁，由于电视机开机几秒就黑屏，我们怀疑是无操作自保，首先检查遥控器。由于遥控无效，怀疑电源电压不足，更换全新电池依然无效，将遥控器撬开，检查遥控器的电池座是否松脱或腐蚀，撬开后发现电池接线端子完好，用数字万用表在印制电路板上测量供电电压，约3.1V属于正常。

05

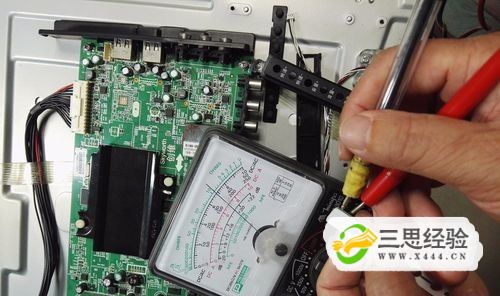

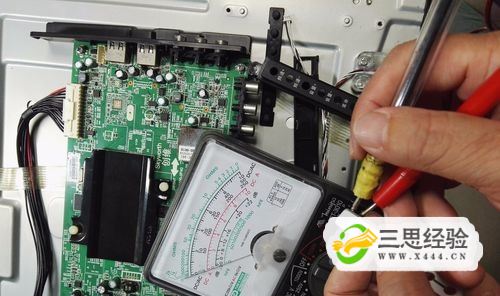

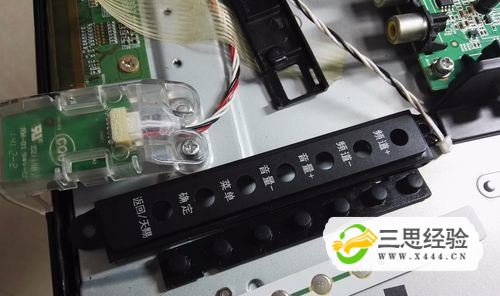

② 电视机输入按键及电路板检查：将按键装置从显示屏上取下，用一字螺丝刀撬开，将按键电路板上面的电线插头如图拔出，用指针式万用表*1K档进行检测，在按下与不按下按键时检测电阻值，然后做对比检查判断。如图在按下按键时电阻值约3KΩ如图在不按按键时测量的电阻值为无穷大，这都说明按键电路是正常有效的。

06

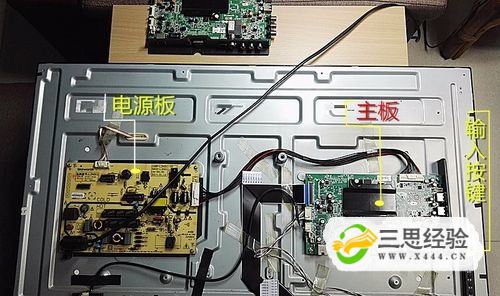

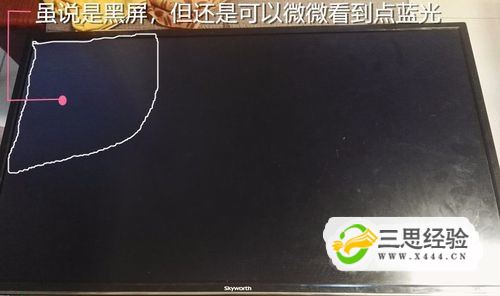

③ 电源板故障判断：◆ 虽然黑屏，但背光源是亮的，当我们拆开电视后盖发现，通过显示屏外壳冲压孔是可以看到亮灯的情况，这说明LED驱动电源是正常工作。◆ 电源指示灯黑屏后也是亮绿灯。◆ 用手指背部感受一下主板芯片散热器外表是发热的。◆ 即使是黑屏状态，在一定角度下细看屏幕也会发现个别地方有微微的亮光。详见下图，通过如上种种现象都表明电源电路板是正常的。

07

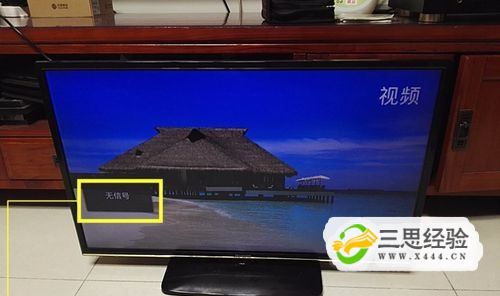

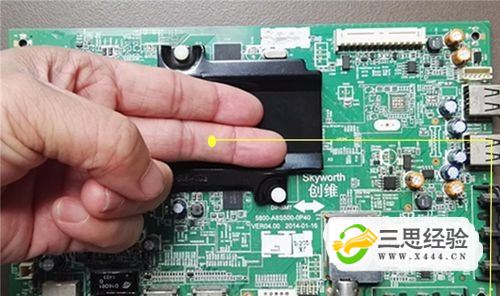

④ 主板故障的判断：◆ 遥控器与输入按键都同时无效，这个现象几乎不可能出现。◆ 用手感受到主板芯片会发热，说明芯片在工作。◆ 电源指示灯一直会亮绿灯说明主板有相关的输出，◆ 一般电视机在无信号时多数会显示”无信号“背景图像，下图是修复从如上的现象来看，主板的故障可能性非常大，由于主板的网购价格并不贵，决定更换一块主板试试。

08

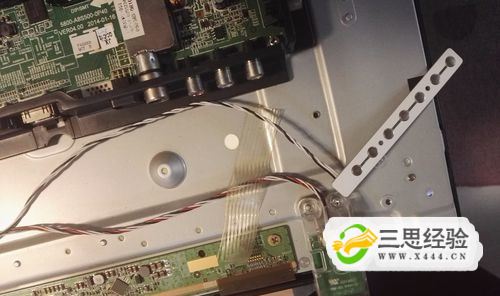

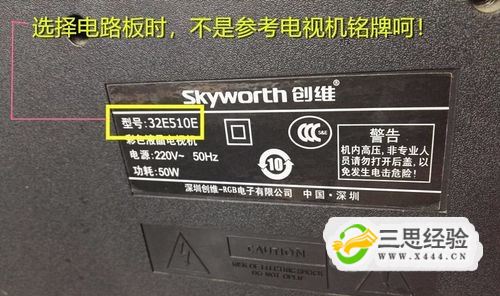

⑤ 电视主板的购置：1. 电视机主板的型号并还是按电视机铭牌上的型号购置的，2. 电视机主板型号应该是如图的一串数字，我们可以一字不少将型号抄写下来，这样在网络检查时将能精准定位并购置，主板型号为5800-A8S500-OP40(配不同型号的显示屏时，主板型号一般都会不同)。3. 对于网络购置电路板，我们可能选择信用较好的二手电路板卖家，原因是很多人的液晶电视机显示屏坏了，维修店会廉价收购变卖内部电路。4. 网购也有时会碰到维修后的二手电路板，一定要在选购时细心区别，并在购置前的聊天对话做特别的问话，如“保多长时间”?“是否维修后的电路板?......
